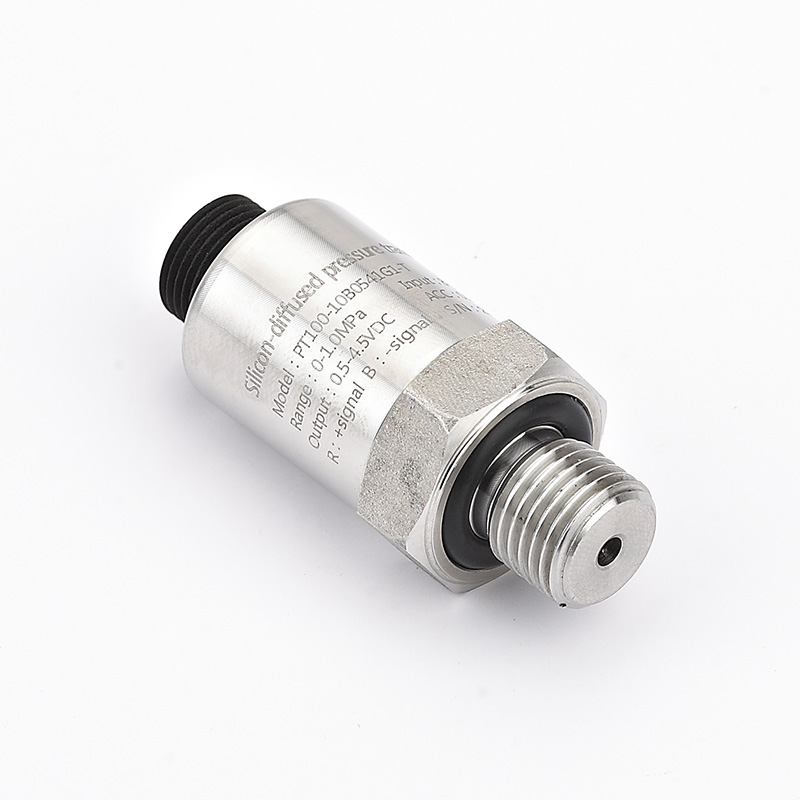

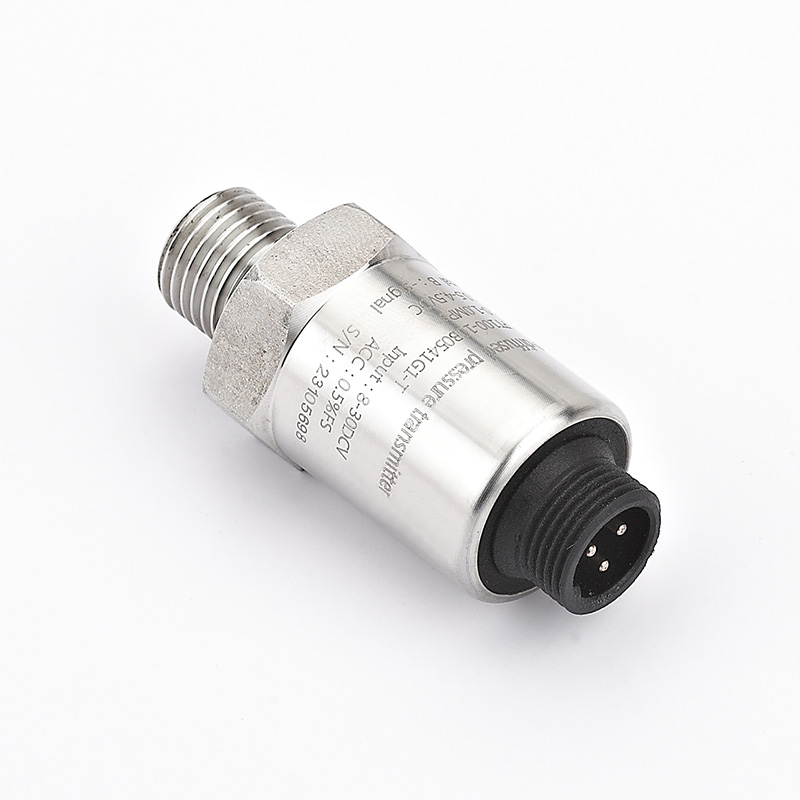

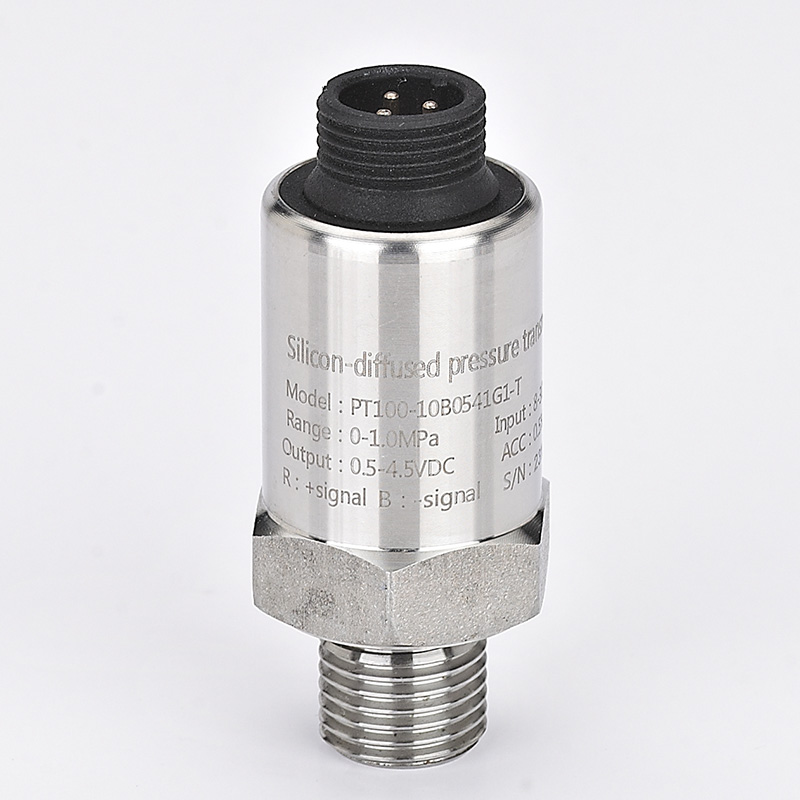

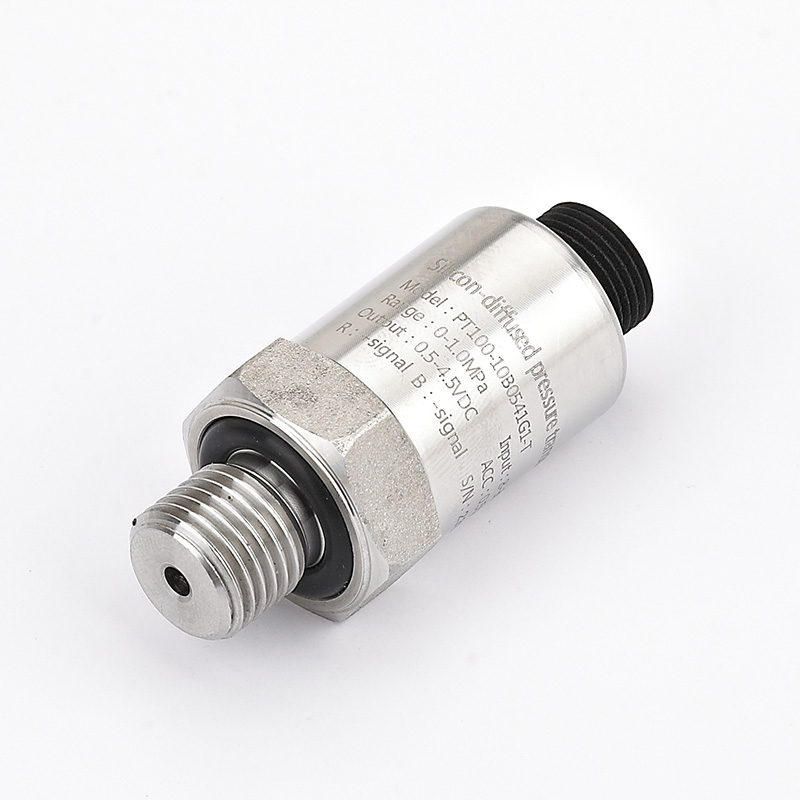

Transmetteur de pression diffusé au silicium
Le transmetteur de pression de silicium diffusé de China Huaxi adopte une puce de silicium diffusé de haute précision et une structure intégrée en acier inoxydable, qui présente les caractéristiques d'anti-interférence, d'anti-surtension et de résistance à haute tension, garantissant des signaux stables et fiables. Il convient aux domaines tels que le traitement de l’eau et l’automatisation industrielle. Sa grande stabilité et sa fiabilité en font un choix idéal pour optimiser les systèmes de contrôle. Il peut améliorer efficacement les performances et la durabilité du système.
Modèle:PT100 Pressure Transmitter
envoyer une demande
Description du produit
Caractéristiques du transmetteur de pression au silicium diffusé
1. Micropuce en silicium diffusé haute performance importée utilisée comme élément de détection de base, processus d'emballage sous vide,
excellente capacité contre les surcharges, les coups de bélier et le gel.
2. Composants électroniques de haute performance et excellente conception de circuit, avec une excellente capacité anti-interférence et anti-surtension, facile à gérer avec un onduleur haute puissance et d'autres occasions d'interférences fortes.
3. Après avoir numérisé le signal, corrigé la compensation linéaire et la dérive de température par ordinateur et testé par une installation vieillissante, la précision de sortie et la longue stabilité sont garanties.
2. Composants électroniques de haute performance et excellente conception de circuit, avec une excellente capacité anti-interférence et anti-surtension, facile à gérer avec un onduleur haute puissance et d'autres occasions d'interférences fortes.
3. Après avoir numérisé le signal, corrigé la compensation linéaire et la dérive de température par ordinateur et testé par une installation vieillissante, la précision de sortie et la longue stabilité sont garanties.
Données techniques du transmetteur de pression au silicium diffusé
| 1. Tension d'alimentation : | (9 ~ 32) VCC |
| 2. signal de sortie : | 4-20 mA, 2 fils |
| 3. Charge maximale : | ≧4,7k0hm |
| 4. Consommation actuelle : | ﹤4mA |
| 5. Plage de pression : | 0-16 bars |
| 6. Sécurité contre la surpression : | 52 barres |
| 7. Pression d'éclatement : | 70 barres |
| 8. Espérance de vie : | 5.000.000 (opérations) |
| 9. Précision : | ±0,5 % FS (à température ambiante) |
| 10. Stabilité à long terme : | ± 0,25 % FS par an |
| 11.Répétabilité : | ± 0,1 % FS (à température ambiante) |
| 12. Panne de température : | ± 0,03 % FS/℃ |
| 13. Compensation de température : | 0 ℃...+70 ℃ maximum. ﹤2% |
| 14. Température ambiante : | -40 ℃....+100 ℃ |
| 15. Médias à plage de température : | -40 ℃...+120 ℃ |
| 16.Logement : | acier inoxydable (AISI 304) |
| 17.Matériau en contact avec le milieu : | acier inoxydable (AISI 316) |
| 18.Cellule de mesure : | silicium diffusé |
| 19.Matériau d'étanchéité : | Processus entièrement soudé, pas de matériau en caoutchouc |
| 20. Sécurité du couple : | 40N.m |
| 21. Résistance d'isolation : | ﹥ 100 Mohms (35 V CC) |
| 22.Résistance aux vibrations : | 20g/4-2000 Hz Ciné DINEN 60068-2-6 |
| 23.Résistance aux chocs : | 500 m/S² ; 11 ms semi-sinusoïdal DIN EN 60068-2-27 |
| 24.Degré de protection : | IP65 |
| 25.EMC : | EMV 2014/30/UE, EN61000-6-2:2005, EN61000-6-3:2007 |
Paramètres de taille du produit :
Modèle et paramètre de produit
Type de température (T : type haute température N : type température normale)
Type de sortie (1 : 0,5-4,5 V 2 : 4-20 mA 3 : 0-10 V)
Type de pression (A : pression absolue G : pression relative)
Interface filetée (1 : G1/4 2 : G1/2 3 : M10x1 4 : M20x1,5 5 : M12x1,5 6 : M16x1,5 7 : M14x1,5 8 : 7/16-UNF 9 : 7/16-UNF intérieur 10 : M18x1,5)
Raccordement électrique (1 : Hirschmann 2 : connecteur Parker 3 : connecteur étanche 4 : fiche aviation 5 : plastique direct 6 : connecteur à broches 7 : fiche aviation M12 8 : Bosch : 1928.403.968)
Précision (02 : 0,2% 05 : 0,5% 10 : 1%)
Plage (M : Mpa B : Bar)
Modèle : PT100
Type de sortie (1 : 0,5-4,5 V 2 : 4-20 mA 3 : 0-10 V)
Type de pression (A : pression absolue G : pression relative)
Interface filetée (1 : G1/4 2 : G1/2 3 : M10x1 4 : M20x1,5 5 : M12x1,5 6 : M16x1,5 7 : M14x1,5 8 : 7/16-UNF 9 : 7/16-UNF intérieur 10 : M18x1,5)
Raccordement électrique (1 : Hirschmann 2 : connecteur Parker 3 : connecteur étanche 4 : fiche aviation 5 : plastique direct 6 : connecteur à broches 7 : fiche aviation M12 8 : Bosch : 1928.403.968)
Précision (02 : 0,2% 05 : 0,5% 10 : 1%)
Plage (M : Mpa B : Bar)
Modèle : PT100
